Grupo Oficial de Estudo: Predios, carros e Cenários.


  • Please log in to reply
164 replies to this topic

#1 Cloves Rodrigues

Cloves Rodrigues

    Cloves Rodrigues

  • Moderadores
  • 2,958 posts

Posted 26 September 2006 - 11:12 AM

Olá pessoal....

eu e o Wilton Pacheco aqui do forum estavamos conversando no msn e achamos que seria legal um grupo assim... ele manja muito de cenarios perspectivas... é formado em belas Artes( eu acho que é isso) e um monte de outras coisas lá.... pode ajudar muita gente.... bom, eu quero aprender a desenhar prédios.... sei um pouco de desenho de carros, não muito pq só desenho isso quando preciso mesmo.... mas posso passar alguma coisa tb....

eu falei para o Wilton para postarmos pelo menos alguma coisa por dia... vamos ver se conseguimos..... todos que souberem algo podem postar tb.... vamos fazer um grupo legal de estudo pra todos aprenderem... blz???

Abs.

#2 Cloves Rodrigues

Cloves Rodrigues

    Cloves Rodrigues

  • Moderadores
  • 2,958 posts

Posted 26 September 2006 - 11:16 AM

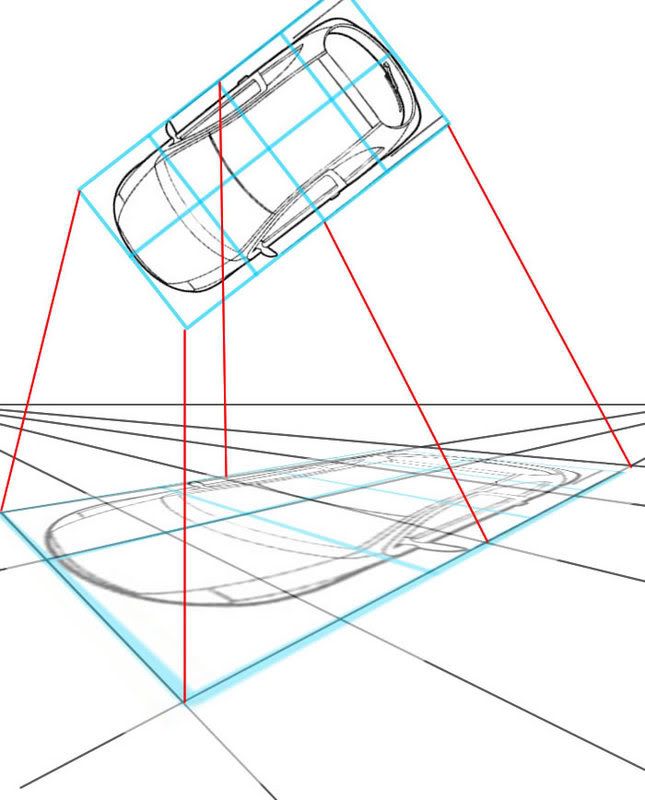

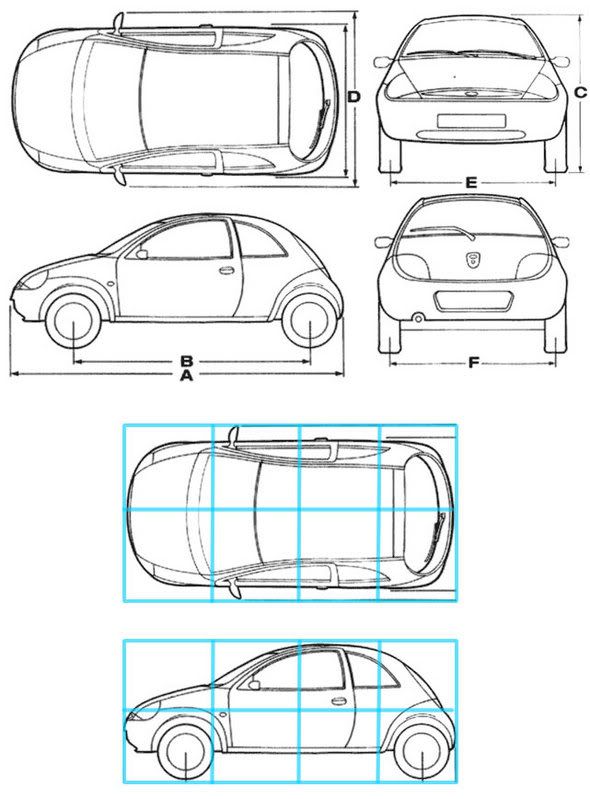

Vamos Aprender a desenhar um corsinha:

1º passo - pegar referencias... peguei no site www.suurland.com

2º passo - fazer as divisoes conforme esta no desenho...

3º passo - traçar as perspectivas...

4º passo - projetar o mapa do desenho na perspectiva....

Posted Image

Posted Image

#3 Cloves Rodrigues

Cloves Rodrigues

    Cloves Rodrigues

  • Moderadores
  • 2,958 posts

Posted 26 September 2006 - 12:27 PM

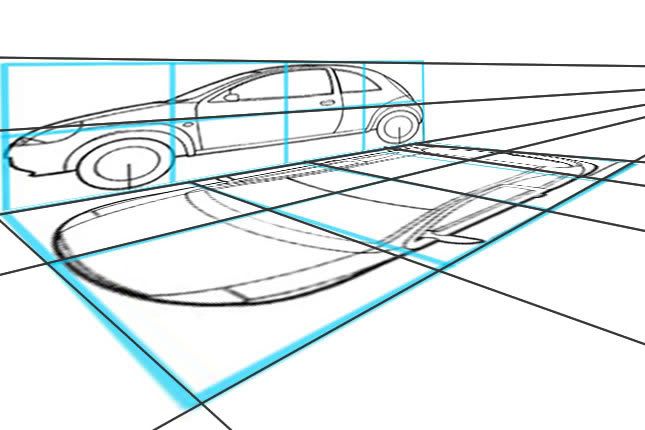

depois projetar tb o side vien do carro na perspectiva...

Posted Image

desculpem se esta meio torto.. é pq foi feito no computador...

#4 Cloves Rodrigues

Cloves Rodrigues

    Cloves Rodrigues

  • Moderadores
  • 2,958 posts

Posted 26 September 2006 - 01:01 PM

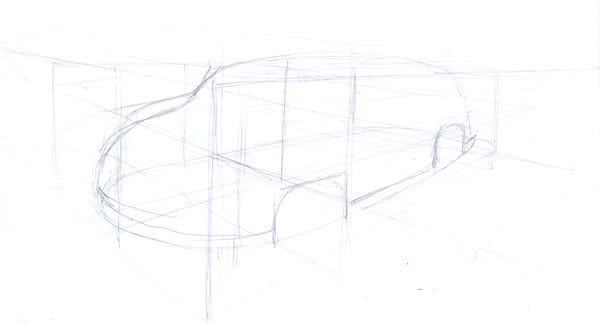

ultima etapa é projetar a silhueta em 3d... o resto é só fazer os detalhes...

Posted Image

#5 magooo

magooo

    Veterano

  • Destaques CDQ
  • 1,394 posts

Posted 26 September 2006 - 01:26 PM

CARA O POVO DA CENTRAL AGRADECE, VOU APROVEITAR O MÁXIMO DISSO. ÓTIMA IDÉIA E DIGO MAIS, NÃO VAMOS PARAR POR AQUI!!! VAMOS PASSAR UM POUCO DE TUDO AQUI! ANATOMIA, PERSPECTIVA, SOMBRA E LUZ E ATÉ DESENHO LIVRE, ESTILO CARTOON!!! BELA INICIATIVA E TO COM VCS CARA!

#6 Cloves Rodrigues

Cloves Rodrigues

    Cloves Rodrigues

  • Moderadores
  • 2,958 posts

Posted 26 September 2006 - 01:31 PM

opa maggo valeu

segue o ultimo estudo

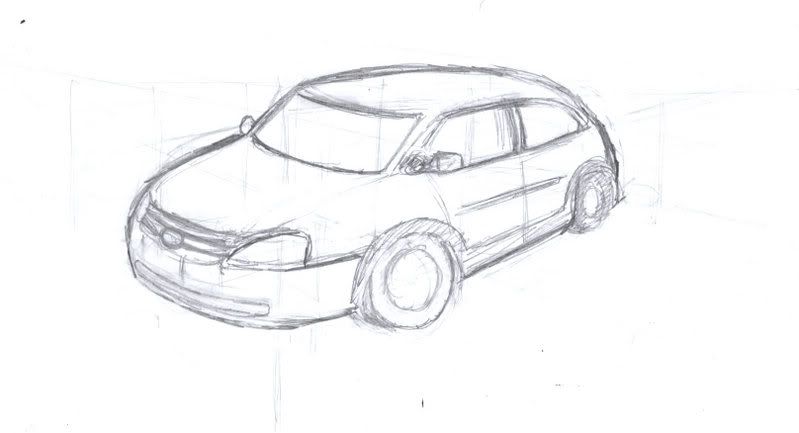

o ultimo passo é acertar detalhes... depois do esboço pronto é só passar a limpo em outra folha e finalizar com nanquim ou vetores... bons estudos


Posted Image

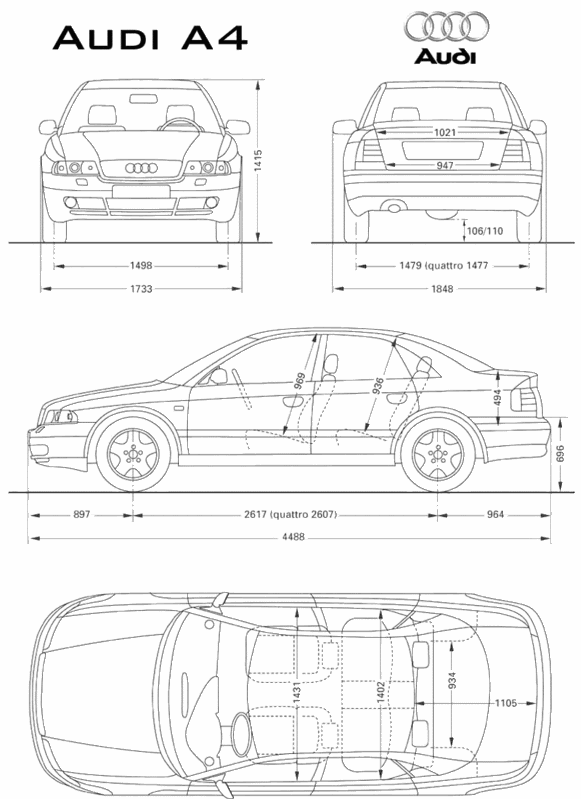

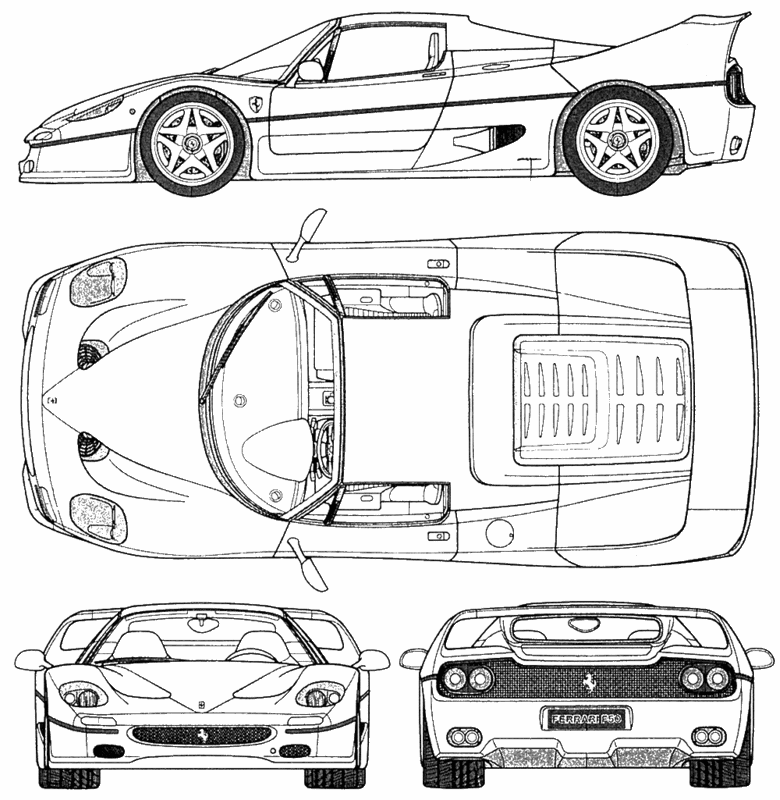

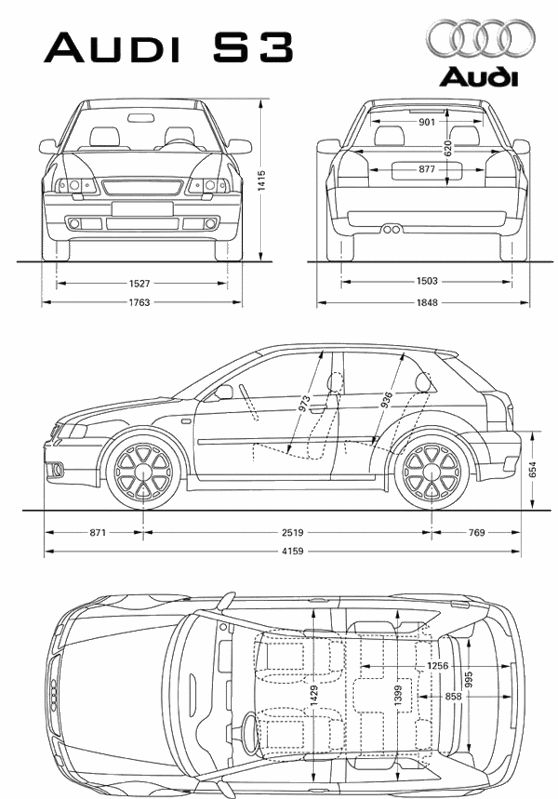

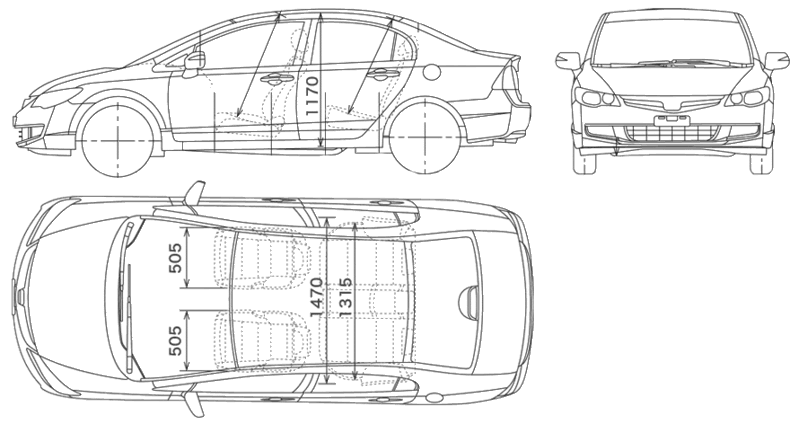

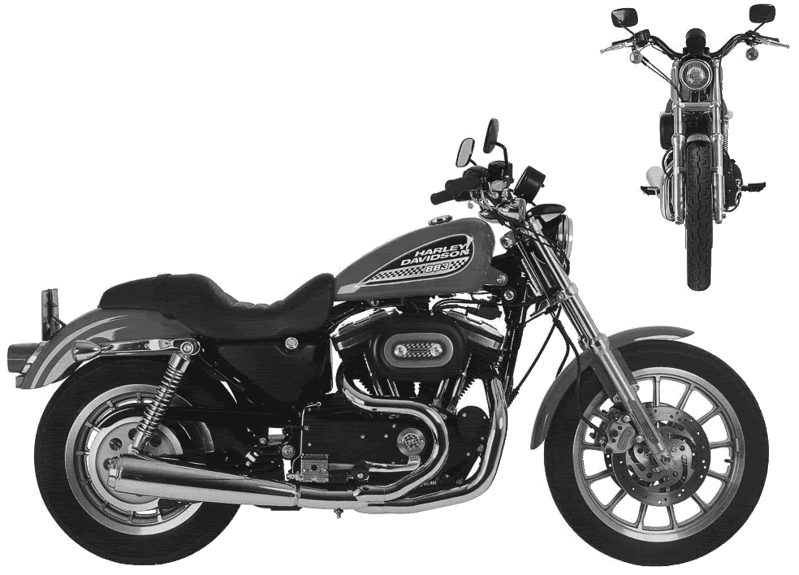

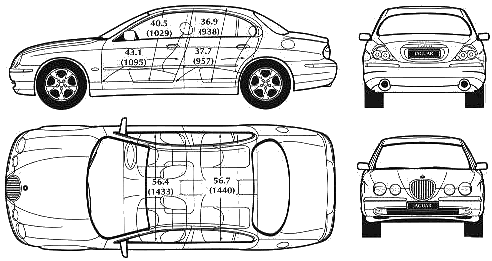

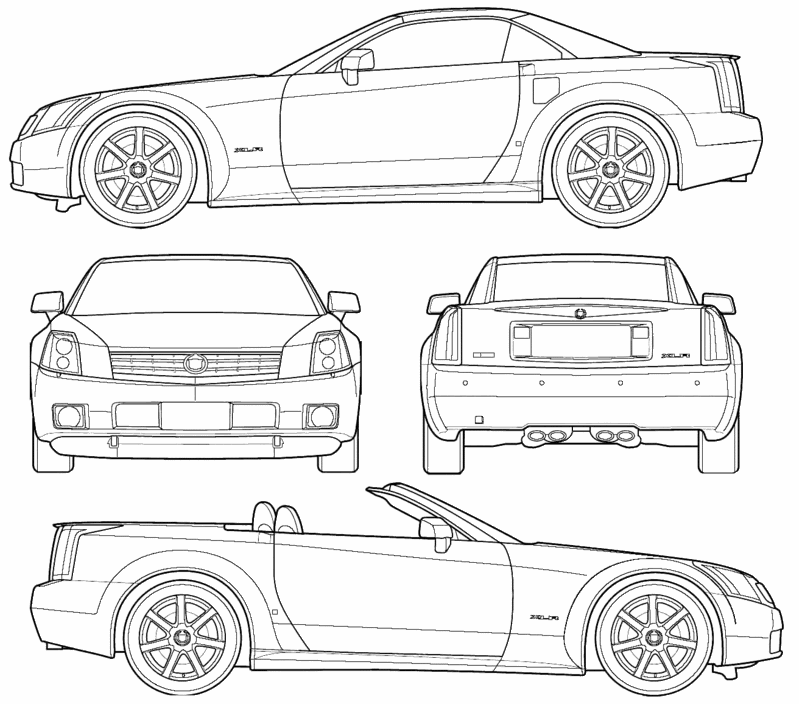

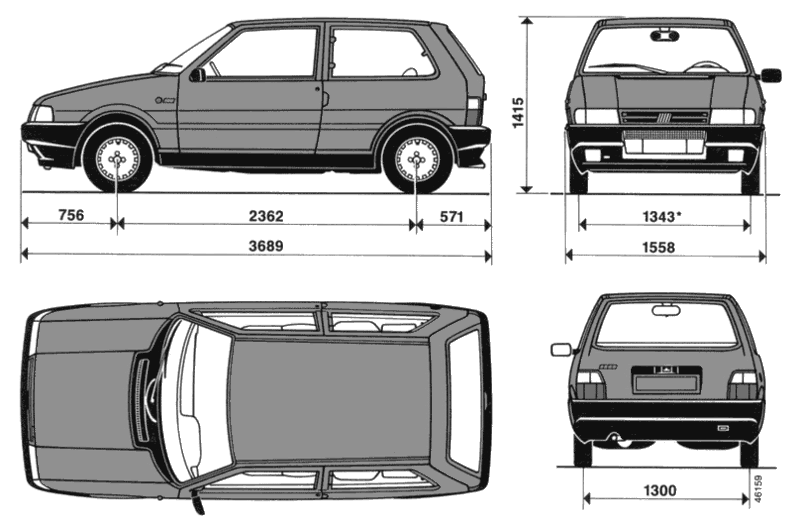

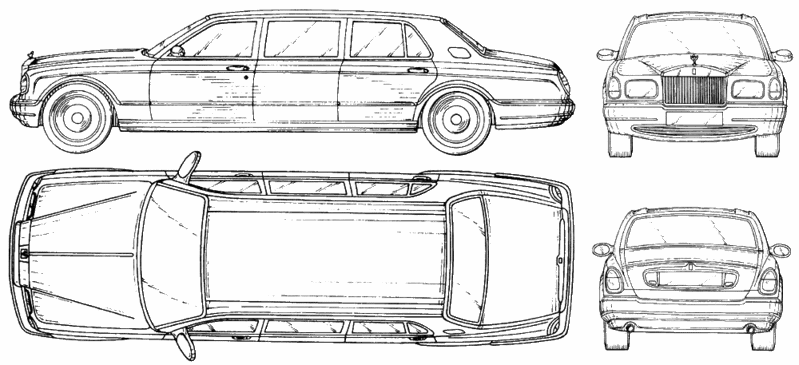

http://www.the-blueprints.com/
esse site é doido....


peguei um monte de blue prints nele... vejam


Posted Image

Posted Image

Posted Image

Posted Image

Posted Image

Posted Image

Posted Image

Posted Image

Posted Image

http://i79.photobucket.com/albums/j140/billrods2/yamaha-yzf-r6-2006.gif

http://i79.photobucket.com/albums/j140/billrods2/yamaha-yzr-m1-2004-3.gif

#7 Gisa_Iagami

Gisa_Iagami

    Coyote

  • Membros
  • 963 posts

Posted 26 September 2006 - 01:35 PM

eu num vo participar pq meu scaner ta mals...mas parabens
tomara q o povo faça

#8 Cloves Rodrigues

Cloves Rodrigues

    Cloves Rodrigues

  • Moderadores
  • 2,958 posts

Posted 26 September 2006 - 01:35 PM

Obrigado Gisa!!

minha parte esta ai... agora é com vcs... no site que falei tem varias refs boas.... mandem brasa... não pude fazer algo melhor pq estou no meu trabalho... mas façam seus estudos tb.... usem fotos e tals... abs!

#9 wilton pacheco

wilton pacheco

    Wilton Pacheco

  • Membros
  • 3,182 posts

Posted 26 September 2006 - 01:51 PM

O Bill tinha me contactado em MP... é a idéia é bem legal, assim como foi a idéia da Gisa.
Uma coisa está ligado a outra.. prédio, carros e cenários. Vamos ver.
A linha de horizonte é muito importante.
______________________________________________________________
aqui está ela, a linha do horizonte, ela fica na horizontal. O sol nasce nela.
Ela é bem legal mesmo. Está a nossa volta na altura dos nossos olhos.
Vc está em cima de um pico, lá no cume do Everest, e o horizonte está na altura de seus olhos. Vc está na Estação Espacial Internacional, a 400 km de altura, e ela tá lá, infalível, na altura dos olhos.
Deixa eu desenhar ela de novo.
______________________________________________________________
Legal, né?
Cara, moça, etc, é o seguinte, a linha de horizonte é muito importante, muito mesmo. Pois todas as coisas no mundo tem como referência o ficar horizontal. O piso que pisam tá na horizontal, o mar fica na horizontal, as linhas da janela ficam na horizontal, quando as linhas do peitoril da janela ficam inclinadas a gente pensa que tem alguma coisa errada, como um arquiteto maluco, um terremoto, um desenho errado. OK???
O desenho que o bill fez acima, tem a linha do horizonte, ela tá horizontal, é a linha de cima.
Vamos desenhar a linha horizontal de novo.
_____________________________________________________________
Depois a gente continua.
Ah é gisa... da pra fazer no tablet tambem, e no mouse. hehe.
"Não concordo com uma só palavra do que dizeis, mas defenderei até a morte o vosso direito de dizê-lo" Voltaire.
Posted Image

#10 Cloves Rodrigues

Cloves Rodrigues

    Cloves Rodrigues

  • Moderadores
  • 2,958 posts

Posted 26 September 2006 - 02:02 PM

huahuahau só uma coisa

falei corsa e era um ford K... mas tentei desenhar um corsa sem olhar as referencias.... huahuahauauh mas os passos estao certos.... hhehe

segue um desenho do samuel Bono que ele me passou..

Posted Image

Posted Image

#11 wilton pacheco

wilton pacheco

    Wilton Pacheco

  • Membros
  • 3,182 posts

Posted 26 September 2006 - 02:13 PM

Posted Image

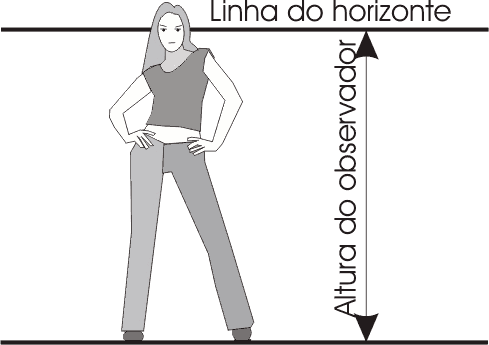

PELAMORDEDEUS... lembrem sempre... a linha de horizonte é muito, mas muito, mas muito importante.
E todas as linhas horizontais fogem para a linha de horizonte.
Estão vendo o olho da menina ali? O observador é ela... o olho dela tá na altura do observador. Se tiver uma pessoa mais baixa que ela vai estar abaixo daquela linha.
"Não concordo com uma só palavra do que dizeis, mas defenderei até a morte o vosso direito de dizê-lo" Voltaire.
Posted Image

#12 wilton pacheco

wilton pacheco

    Wilton Pacheco

  • Membros
  • 3,182 posts

Posted 26 September 2006 - 02:26 PM

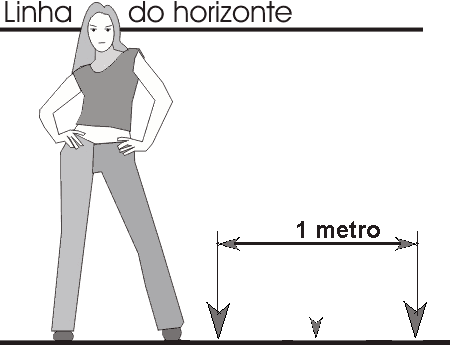

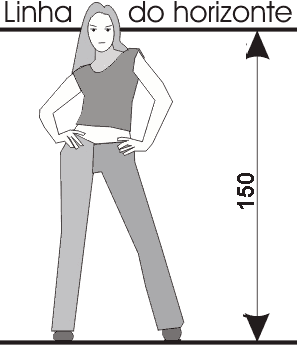

agora vamos dizer que o olho desta observadora está a 1 metro e meio, 150 cm do chão.
A linha do horizonte para ela estará a 1 metro e meio a partir do pé dela.
Posted Image

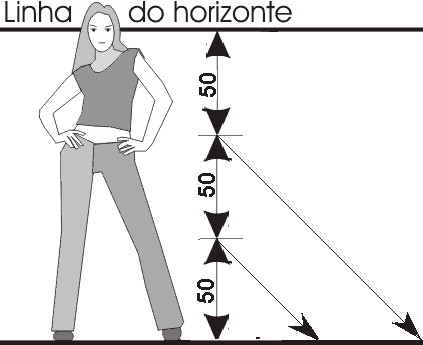

Então vamos descobrir a distância de 1 metro
Posted Image
fácil não?
É só dividir o tamanho em três, consegue medidas de 50 cm.
Depois, com uma reta inclinada a 45 graus transfere a medida para os pés dela.
"Não concordo com uma só palavra do que dizeis, mas defenderei até a morte o vosso direito de dizê-lo" Voltaire.
Posted Image

#13 Cloves Rodrigues

Cloves Rodrigues

    Cloves Rodrigues

  • Moderadores
  • 2,958 posts

Posted 26 September 2006 - 02:36 PM

muito bom wilton !!!

#14 wilton pacheco

wilton pacheco

    Wilton Pacheco

  • Membros
  • 3,182 posts

Posted 26 September 2006 - 02:46 PM

Fazendo as divisões e projetando temos agora no piso a medida nos pés dela.
Posted Image
Se repetir essa medida para o lado, tem mais um metro ao lado.
Mas agora que vem a parte legal.
Saibam que todas as linhas horizontais fogem para algum ponto no horizonte.
Então vamos escolher um ponto no horizonte, qualquer um. E fazer uma linha a partir dos pontos do pé da moça até esse ponto.
Posted Image
"Não concordo com uma só palavra do que dizeis, mas defenderei até a morte o vosso direito de dizê-lo" Voltaire.
Posted Image

#15 magooo

magooo

    Veterano

  • Destaques CDQ
  • 1,394 posts

Posted 26 September 2006 - 02:51 PM

Aí galera fiz esse agora rapidão. Dá para ter uma noção de onde eu joguei os pontos de fuga e onde corta a linha do horizonte. Bons estudos!!!
Posted Image
